Пример подключения к контроллеру Siemens S7-1200

1 Вход в веб-интерфейс шлюза

Войдите в панель управления шлюза любым удобным способом, подробно описанным в Разделе 2 (Веб-интерфейс шлюза): по статическому IP на порту lan0 (192.168.0.2), через автоматический DHCP на порту end0 либо через резервную служебную сеть Wi-Fi Doblink, набрав в строке браузера http://doblink.local.

2 Настройка Ethernet-интерфейса контроллера

Настройте физический порт Ethernet, подключенный к ПЛК, задав ему статический IP-адрес в одной подсети с контроллером. Соедините порт контроллера и порт шлюза прямым кабелем Ethernet или через промышленный L2-коммутатор шкафа автоматики.

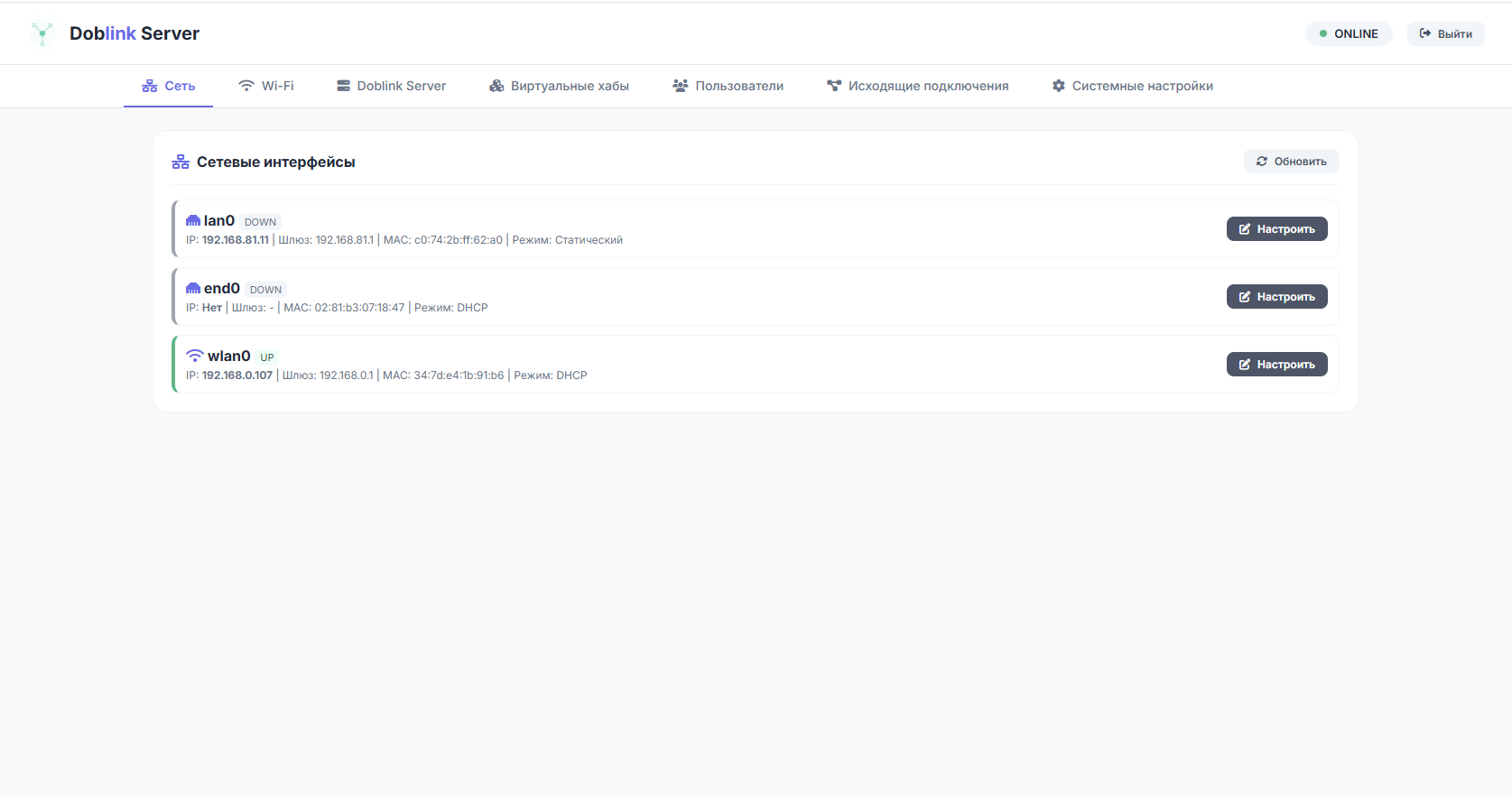

Рис. 4.1: Настройка статического IP интерфейса lan0 в подсети ПЛК Зум

Увеличить

3 Организация подключения к сети Интернет

Для выхода шлюза в интернет используйте один из доступных каналов:

• Проводной Ethernet: переведите свободный порт (end0) в режим DHCP и подключите патч-корд от заводского роутера;
• Беспроводной Wi-Fi: выполните сканирование радиоэфира и подключитесь к объектовой сети;
• Мобильная точка доступа 4G: если настройки объектовой сети заранее неизвестны, добавьте сеть вручную с произвольным SSID и паролем, после чего включите раздачу Wi-Fi с аналогичными параметрами на смартфоне. Шлюз автоматически установит связь, позволяя работать на объекте через мобильный интернет.

4 Создание виртуального хаба и учетной записи

Перейдите в раздел «Виртуальные хабы», нажмите «Создать хаб», задайте имя и пароль администратора хаба. Затем во вкладке «Пользователи» создайте учетную запись, через которую Doblink на ПК будет авторизовываться на шлюзе.

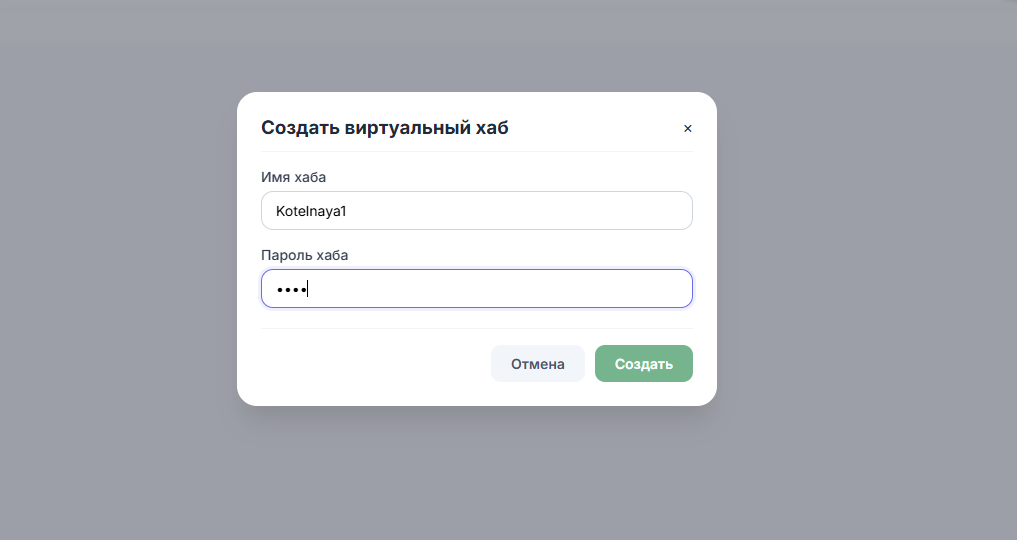

Рис. 4.2: Окно создания виртуального хаба

Зум

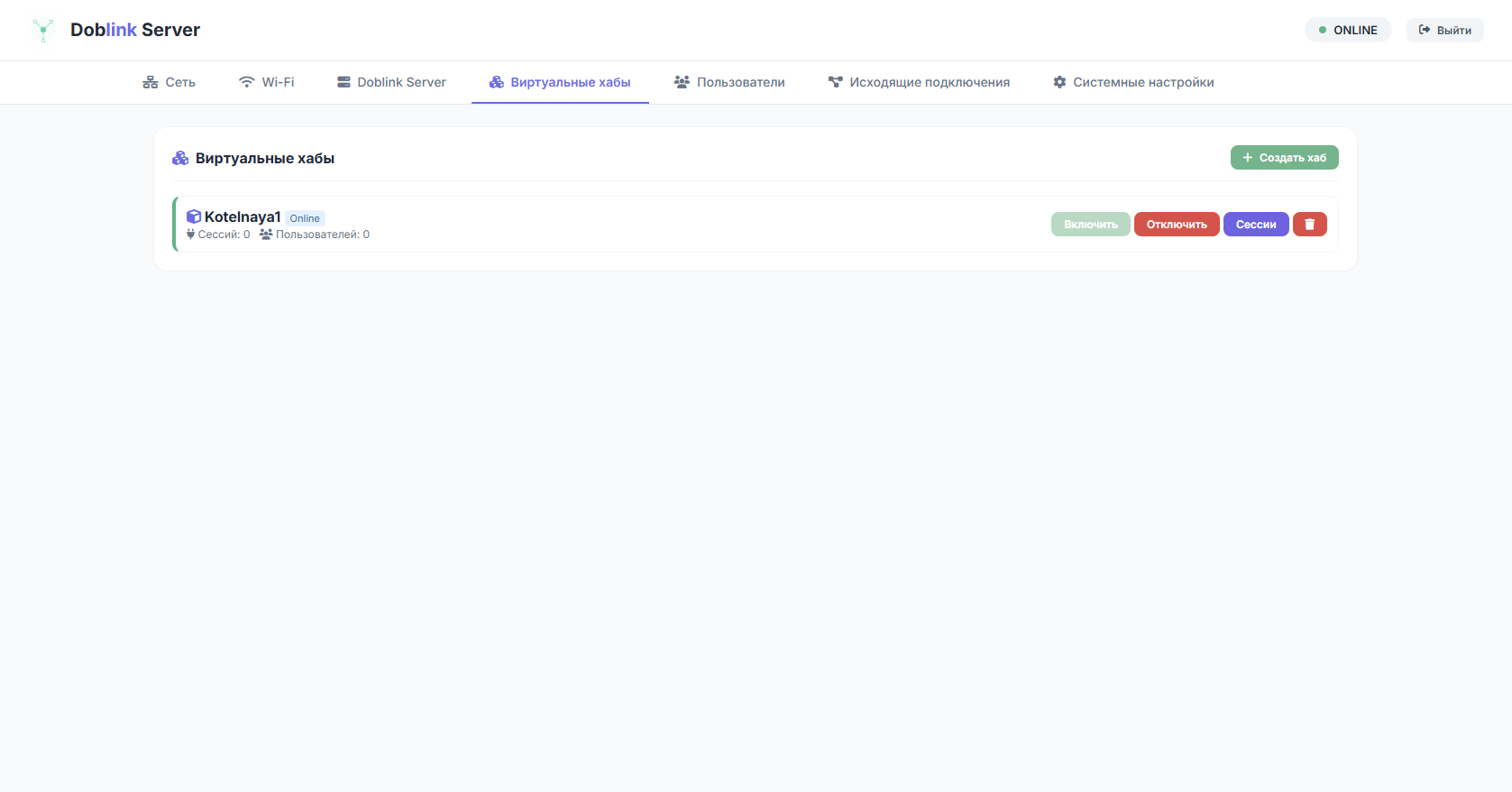

Рис. 4.3: Виртуальный хаб в статусе Онлайн

Зум

5 Привязка локального моста (Local Bridge)

В разделе «Doblink Server» нажмите кнопку «Создать мост». Выберите созданный виртуальный хаб (Kotelnaya1) и физический сетевой интерфейс, соединенный с контроллером (lan0). После этого сырые кадры Ethernet контроллера начнут транслироваться в виртуальный хаб без участия IP-стека.

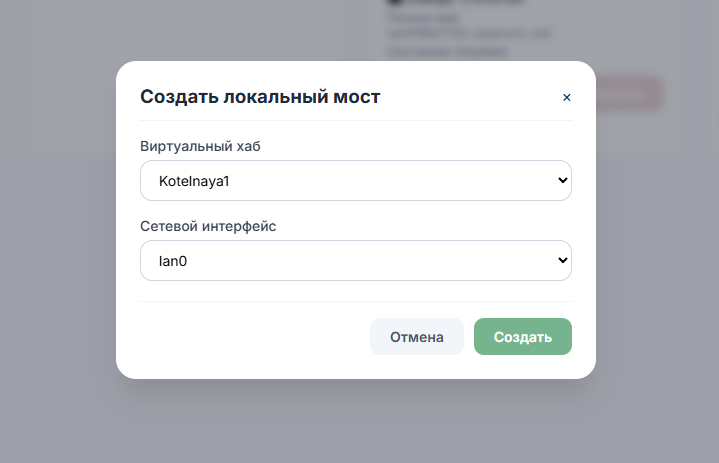

Рис. 4.4: Создание локального моста Kotelnaya1 → lan0 Зум

Увеличить

6 Выбор режима подключения: DDNS или Azure Relay Server

В зависимости от условий сети выберите подходящий протокол прохождения NAT:

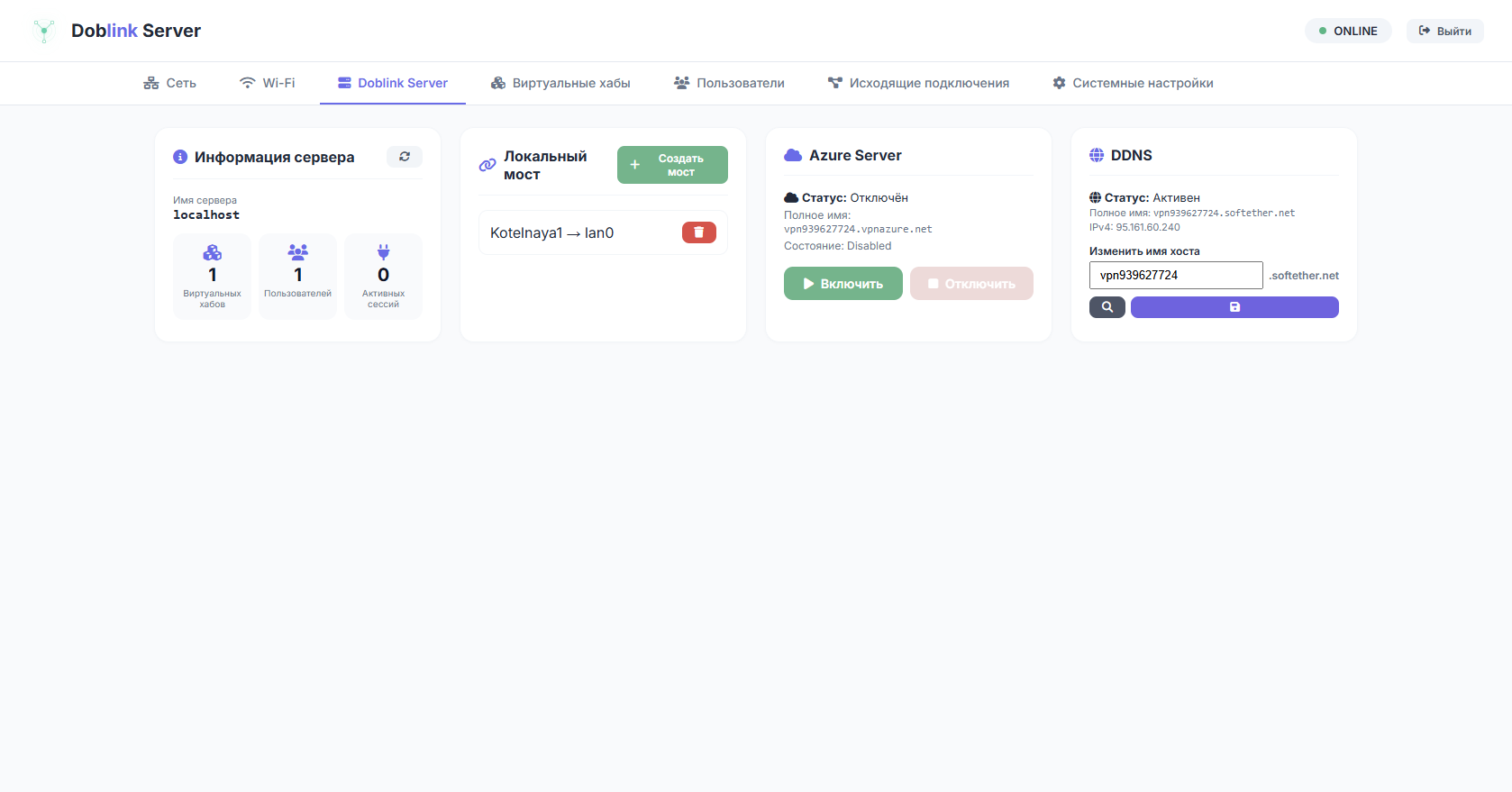

Рис. 4.5: Панель Doblink Server с адресами DDNS и Azure Relay Зум

Увеличить

1 Создание локального хаба и каскадного соединения

Откройте веб-панель Doblink на ПК (http://localhost:8080) и создайте локальный виртуальный хаб (например, ServiceConnect). Затем перейдите во вкладку «Исходящие соединения» и нажмите «Новое соединение», заполнив параметры подключения к удаленному шлюзу:

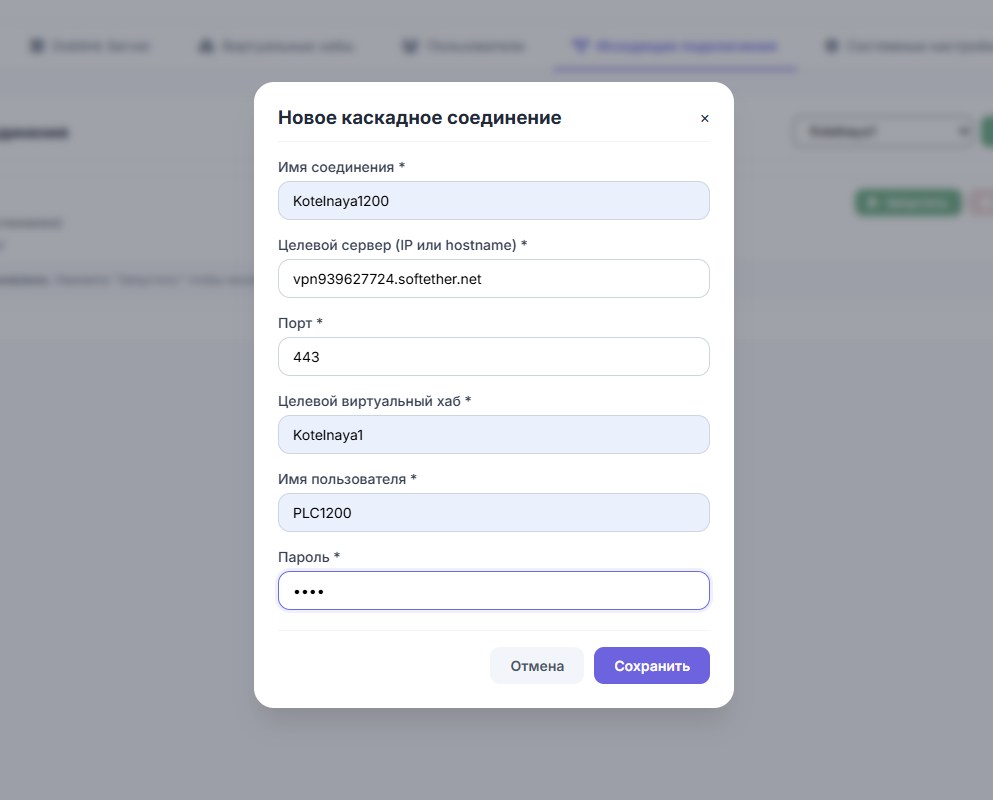

Рис. 4.6: Окно создания каскадного соединения

Зум

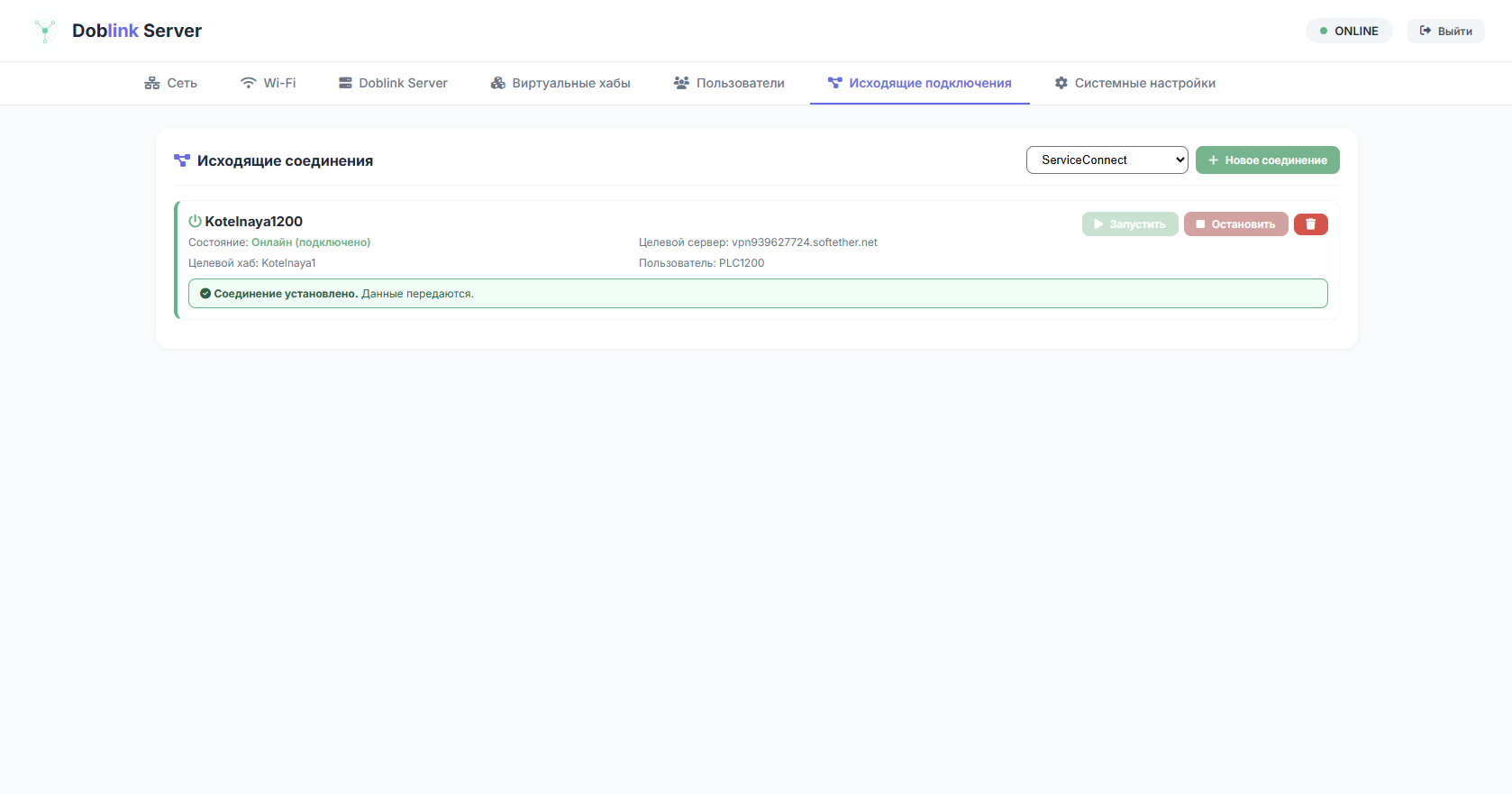

Рис. 4.7: Каскадное соединение активно (Онлайн)

Зум

Нажмите «Запустить» для активации сессии. В строке состояния отобразится зеленая индикация Соединение установлено. Данные передаются. При любых сбоях связи клиент автоматически выполняет повторные попытки подключения.

2 Настройка адаптера KM-Test и локального моста на ПК

Создайте виртуальный сетевой адаптер Microsoft KM-TEST Loopback Adapter вручную или с помощью скрипта (подробно описано в Разделе 3.3). В окне «Сетевые подключения» Windows укажите на адаптере KM-Test статический IP-адрес из диапазона подсети ПЛК:

Рис. 4.8: Активный виртуальный адаптер KM-Test в сетевых подключениях Windows Зум

Увеличить

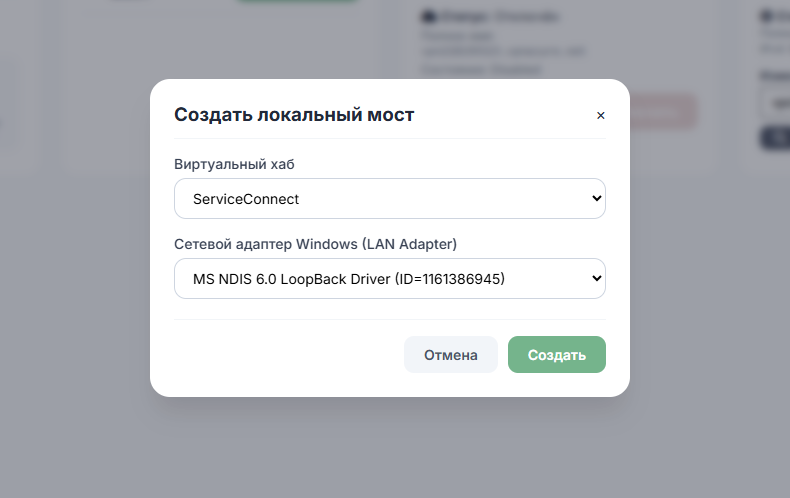

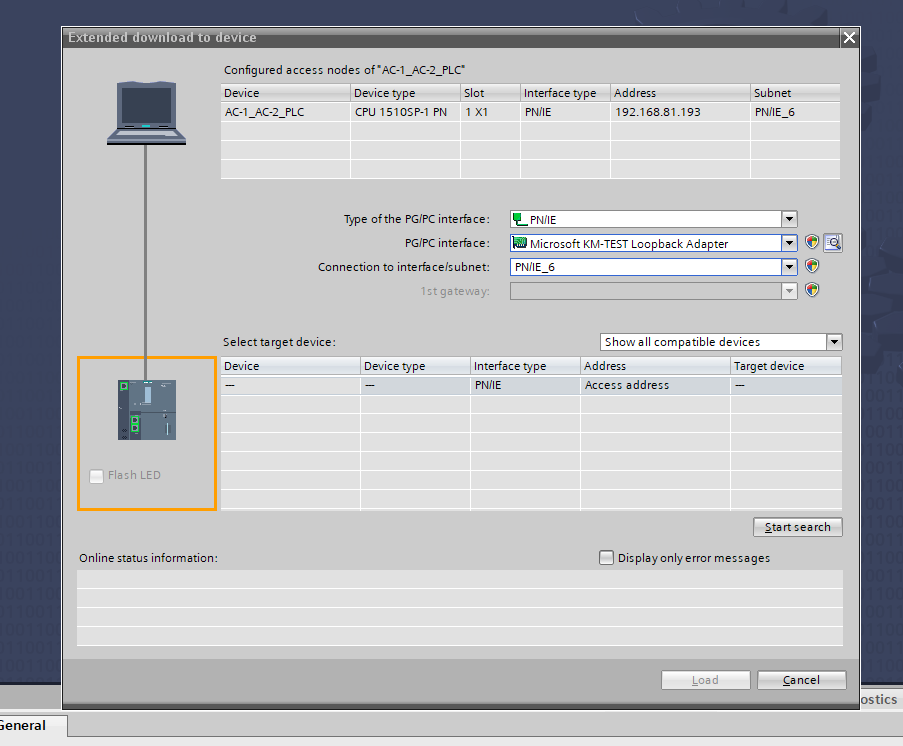

В веб-панели Doblink на компьютере перейдите в раздел «Локальный мост» и объедините виртуальный хаб ServiceConnect с сетевым интерфейсом Microsoft KM-TEST Loopback Adapter. Теперь адаптер на вашем ПК аппаратно закольцован с удаленным шкафом автоматики на уровне L2.
