ГЛАВА 3

Программа для ПК (Doblink Desktop)

Программное обеспечение, устанавливаемое на рабочую станцию Windows, представляет собой Doblink сервер, который работает автономно и имеет встроенный веб-интерфейс. С помощью него вы можете обеспечить надежное соединение с вашей удаленной станцией Doblink шлюз.

СПЕЦИФИКАЦИЯ

Системные требования

Операционная система
Windows 10 / 11 (x64)
Веб-браузер
Chrome или аналогичный
Дисковое пространство
70 MB свободного места
РАЗДЕЛ 3.1

3.1 Установка и запуск

Запустите процесс установки файлом Doblink_Setup.exe, следуйте подсказкам мастера установки и дождитесь завершения процедуры.

Запустить программу можно двумя способами:

  • Используя ярлык запуска на рабочем столе Windows;
  • Открыв браузер и набрав адрес http://localhost:8080 — после чего вы попадете на стартовую страницу Doblink сервера.

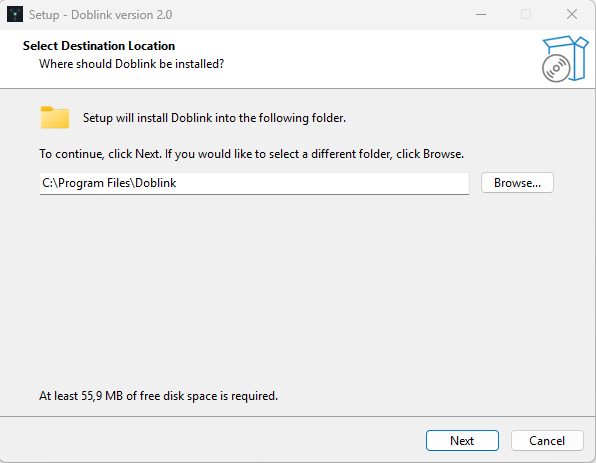

Рис. 3.1: Окно мастера установки Doblink Setup Зум
Установка Doblink Setup
Развернуть на весь экран
РАЗДЕЛ 3.2

3.2 Настройка сервера

При первом запуске сервера необходимо задать пароль администрирования сервера (минимум 3 символа). Далее процесс настройки Doblink сервера полностью аналогичен удаленной станции Doblink шлюз, за исключением администрирования портов Ethernet и сетей Wi-Fi.

Важное отличие от шлюза: В версии для ПК настройка параметров физических адаптеров Ethernet и беспроводных интерфейсов Wi-Fi производится стандартными системными средствами Windows (в окне «Сетевые подключения»).

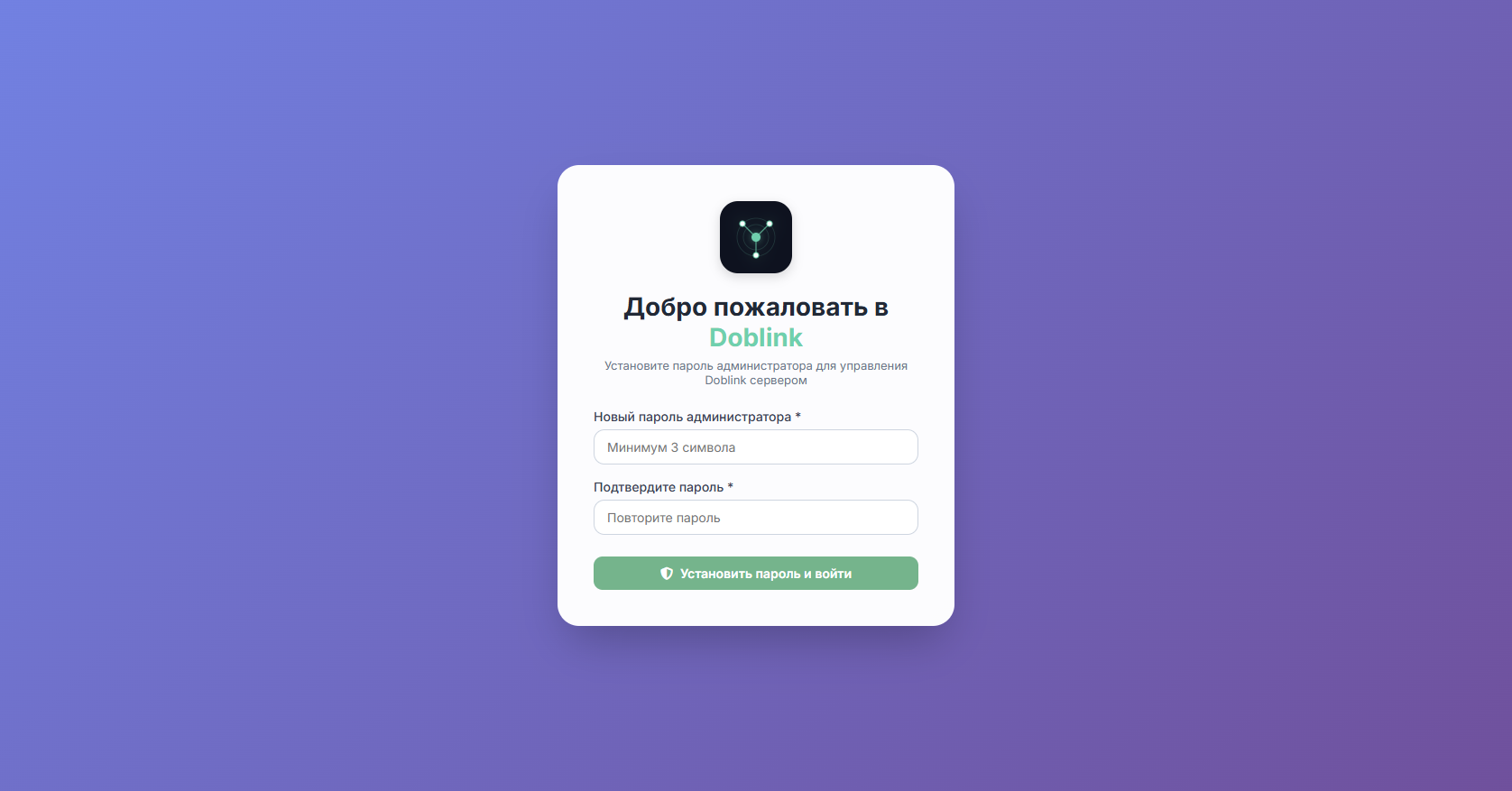

Рис. 3.2: Окно установки пароля администратора при первом запуске Зум
Стартовая страница Doblink Desktop
Развернуть на весь экран
РАЗДЕЛ 3.3

3.3 Создание устройства KM-Test

В некоторых средах разработки PLC, SCADA и других системах выбор интерфейса для подключения возможен только если он активный. Активация интерфейса Ethernet происходит на физическом уровне, когда кабель подключен и соединен (замкнут) с другим оборудованием.

Зачастую рабочая станция инженера подключена к сети интернет по Wi-Fi, физический интерфейс Ethernet не подключен («Сетевой кабель не подключен»), и среда разработки не видит точку подключения. Для этой ситуации необходимо создать виртуальный Ethernet порт, замкнутый сам на себя, который в Windows называется Microsoft KM-TEST Loopback Adapter.

СПОСОБ №1 Стандартные средства Windows

Установка через Диспетчер устройств

  1. Нажмите правой кнопкой мыши на кнопку Пуск → выберите Диспетчер устройств.
  2. В верхнем меню нажмите Действие → Добавить старое (новое) оборудование.
  3. Нажмите Далее → выберите Установка оборудования вручную из списка → Далее.
  4. В списке категорий выберите Сетевые адаптеры → Далее.
  5. В левой колонке «Изготовитель» выберите Microsoft.
  6. В правой колонке «Сетевой адаптер» выберите Microsoft KM-TEST Loopback Adapter.
  7. Нажмите Далее → дождитесь установки → Готово.
СПОСОБ №2 Автоматический скрипт

Установка через готовый BAT-скрипт

  1. Скачайте архив скрипта по ссылке ниже.
  2. Распакуйте и запустите файл create_loopback.bat от имени Администратора.
  3. Дождитесь автоматического завершения выполнения команд и закройте окно консоли.
  4. В панели управления «Сетевые подключения» появится готовый адаптер KM-TEST Loopback Adapter.
Скачать архив KM-Test (.zip)
Дальнейшие шаги по интеграции: После добавления адаптера настройте его статический IP-адрес под подсеть вашего ПЛК (например, 192.168.0.100), объедините его локальным мостом (Local Bridge) в веб-интерфейсе Doblink сервера с целевым виртуальным хабом и укажите данный адаптер в вашей среде разработки (TIA Portal, CODESYS) в качестве порта подключения.
Рис. 3.3: Состояние адаптеров в сетевых подключениях Windows Зум
Сравнение адаптеров Windows
Развернуть на весь экран
